[ArcMap]국가공간정보포털 수치지형도로 지형도 만들기

1. 국가공간정보포털 수치지형도에서 등고선 추출하기











http://www.nsdi.go.kr/lxmap/index.do#

국가공간정보포털 지도서비스

국가공간정보포털 사이트 들어가기

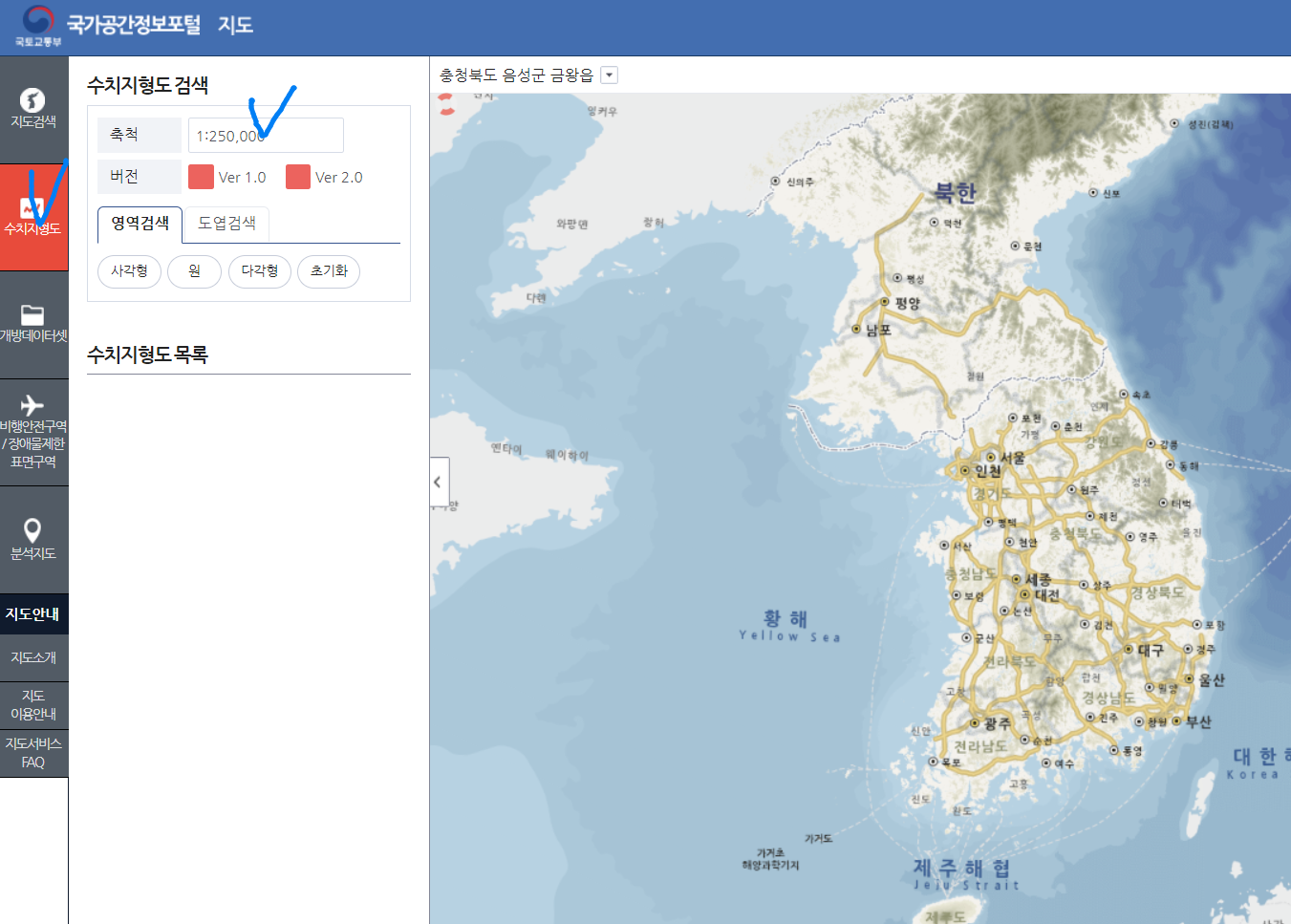

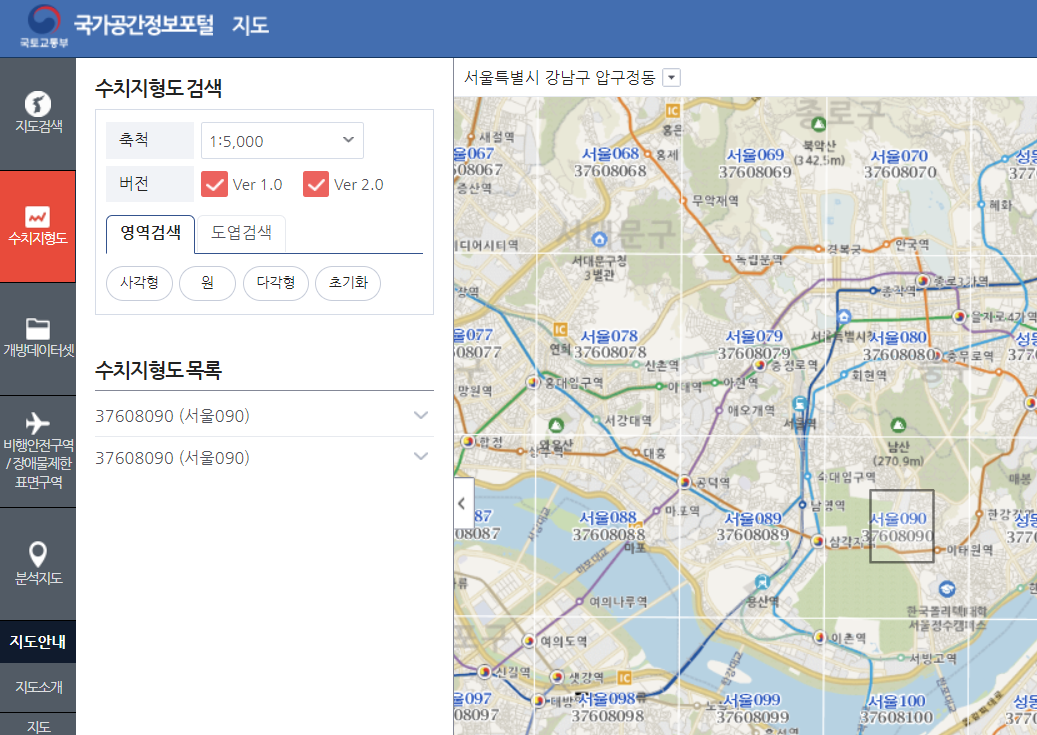

수치지형도 메뉴 > 원하는 축척 고르기 > 원하는 영역 고른 후 다운로드

Arcmap에서 dxf 파일 올리기

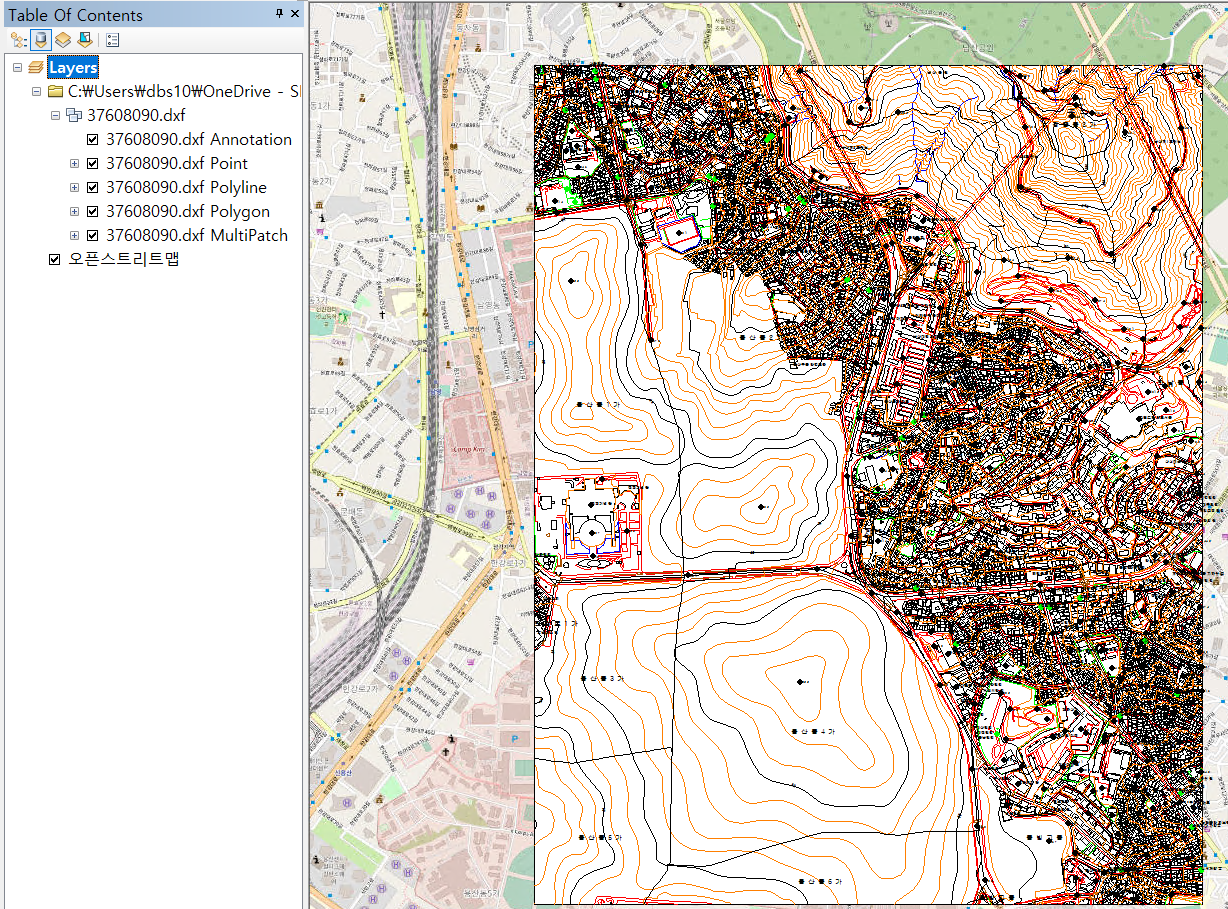

이와 같이 올라옴

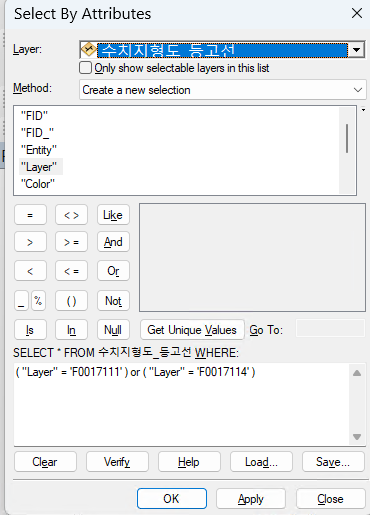

셀바앳 (Select by Attributes) 눌러서

( "Layer" = 'F0017111' ) or ( "Layer" = 'F0017114' )

입력해서 등고선 개체만 선택 (주곡선이 7111, 계곡선 7114)





이와 같이 등고선만 선택 가능



dxf polyline > Data > export data

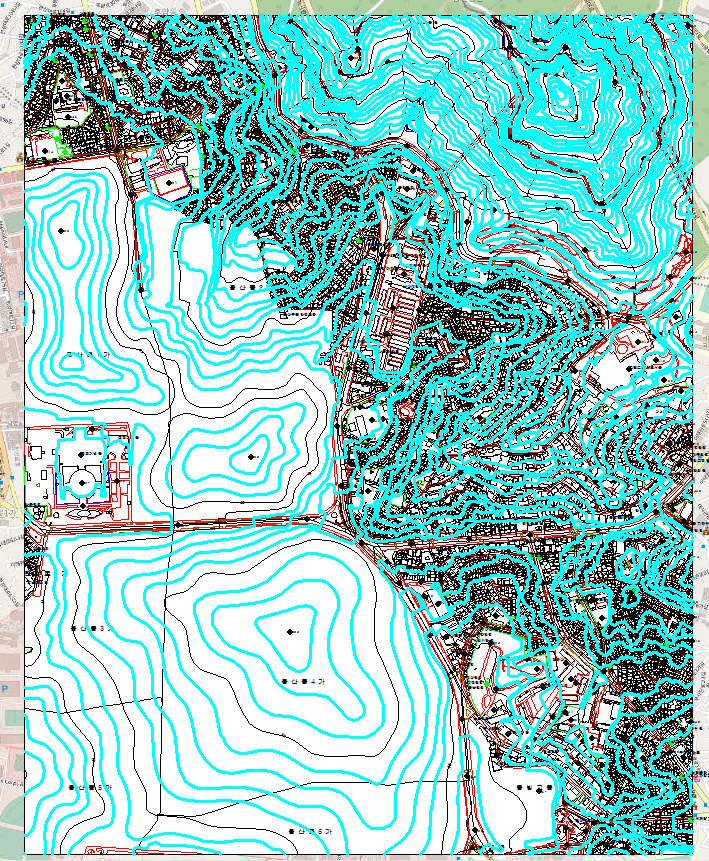

그럼 이렇게 등고선만 추출 가능함







2. 등고선으로 TIN 만들기

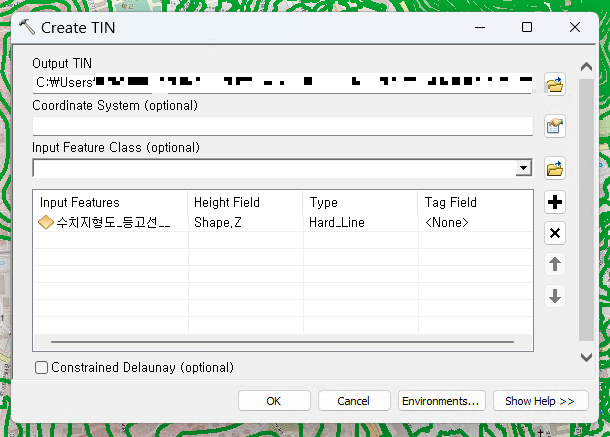

ArcMap의 Create TIN 도구 사용, input feature class에서 방금 만든 등고선 선택

TIN 완성

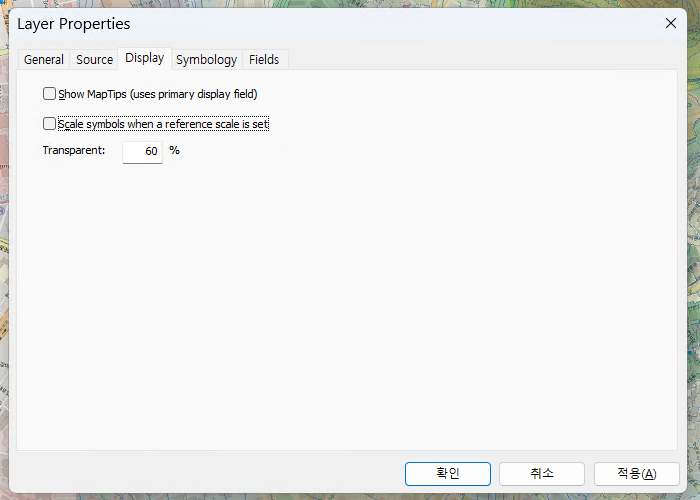

방금 만든 tin 레이어 > 우클릭 > layer properties > display > transparent 60



베이스맵이 살짝 보이게 수정 가능











등고선이 보기 싫으면 Hard Edge > Layer properties > Symbology > line의 너비를 0으로 변경







elevation에 들어가서 color ramp를 흰 -> 초로 수정하면





아래와 같은 색상으로 적용됨

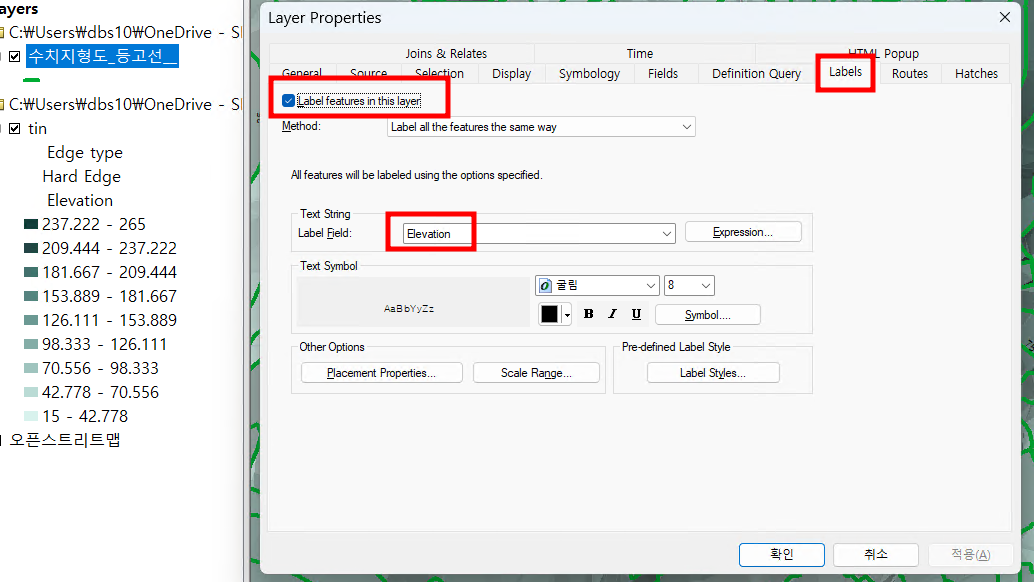

등고선 파일의 layer properties > labels > label 체크, text에는 elevation으로 설정

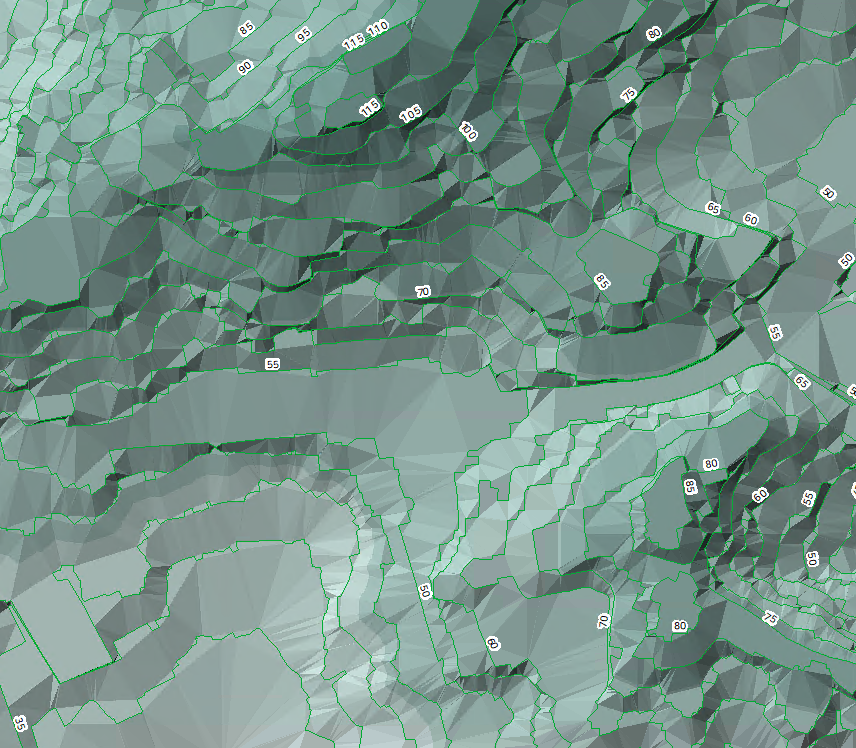

등고선의 높이 표시 가능









경사도 만들기는 2편에서 이어집니다!

https://kimhongsi.tistory.com/entry/ArcMap%EA%B5%AD%EA%B0%80%EA%B3%B5%EA%B0%84%EC%A0%95%EB%B3%B4%ED%8F%AC%ED%84%B8-%EC%88%98%EC%B9%98%EC%A7%80%ED%98%95%EB%8F%84%EB%A1%9C-%EA%B2%BD%EC%82%AC%EB%8F%84-%EA%B5%AC%ED%95%98%EA%B8%B0

[ArcMap]국가공간정보포털 수치지형도로 경사도 구하기
